Welche Daten passen zu Ihrem Projekt?
Wir zeigen hier, was die einzelnen Darstellungen können, wofür sie sich eignen und wo ihre Grenzen liegen.
2D Orthofoto
Was ist das?
Ein Orthofoto ist ein maßstabsgetreues Luftbild, das zur Dokumentation und Auswertung von Flächen, Objekten und Veränderungen dient.
Wann ist das sinnvoll?
→ Wenn Sie eine Fläche übersichtlich und maßstabsgetreu von oben sehen möchten.
→ Wenn Ihnen für ein Angebot oder eine Planung eine klare Grundlage des gesamten Bereichs fehlt.
→ Wenn Sie Distanzen oder Flächen nachvollziehen möchten.
→ Wenn Sie Zustände zu unterschiedlichen Zeitpunkten direkt miteinander vergleichen möchten.
Gut geeignet für:
→ Flächenübersicht
→ Angebotsvorbereitung
→ Bestandsdokumentation
→ Planungsgrundlagen
→ Projektvergleiche
Grenzen:
→ zeigt die Fläche von oben, aber keine vollständige 3D-Geometrie
→ für komplexe Höhen, Volumen oder räumliche Strukturen ist ein 3D-Modell oder eine Punktwolke besser geeignet
→ ersetzt keine amtliche Vermessung

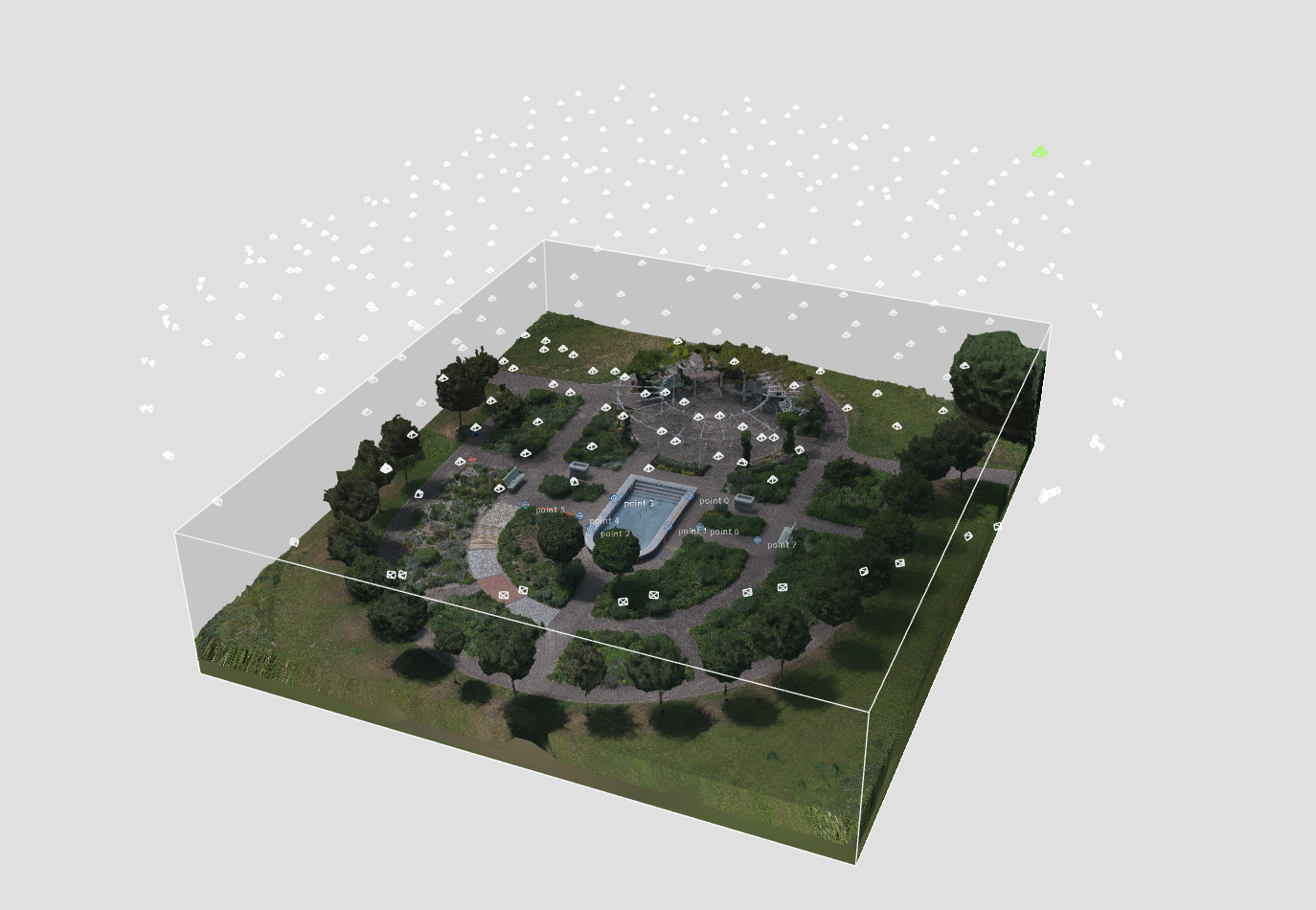

3D Modell - Mesh
Was ist das?
Ein Mesh ist eine digitale Rekonstruktion eines realen Objekts, Gebäudes oder Bereichs. Dabei wird die sichtbare Oberfläche als zusammenhängende geometrische Struktur aus Flächen dargestellt, die mit Bilddaten texturiert werden kann.
Wann ist das sinnvoll?
→ Wenn einzelne Fotos nicht ausreichen, um Form und räumliche Situation eines Objekts wirklich zu verstehen.
→ Wenn Sie ein Gebäude, Dach oder Gelände später aus verschiedenen Perspektiven betrachten möchten.
→ Wenn Sie vor einer Planung oder Abstimmung einen besseren Eindruck vom vorhandenen Bestand brauchen.
→ Wenn räumliche Zusammenhänge verständlich dargestellt werden sollen.
Gut geeignet für:
→ Bestandsübersicht
→ Gebäude- und Geländedarstellung
→ Projektabstimmung
→ Planungsunterstützung
→ visuelle Dokumentation
Grenzen:
→ bildet nur Bereiche ab, die ausreichend sichtbar und aufgenommen wurden
→ feine Details können je nach Bildqualität, Abstand und Oberfläche begrenzt sein
→ spiegelnde, transparente oder sehr gleichmäßige Oberflächen können problematisch sein
→ benötigt mehr Verarbeitung als einzelne Fotos oder ein Orthofoto
→ ersetzt keine amtliche Vermessung
Kurz gesagt:
Ein Mesh ist ein klassisches 3D-Modell mit geometrischer Oberfläche. Es eignet sich besonders gut, wenn ein reales Objekt nicht nur visuell, sondern auch in seiner Form und Struktur nachvollziehbar dargestellt werden soll.

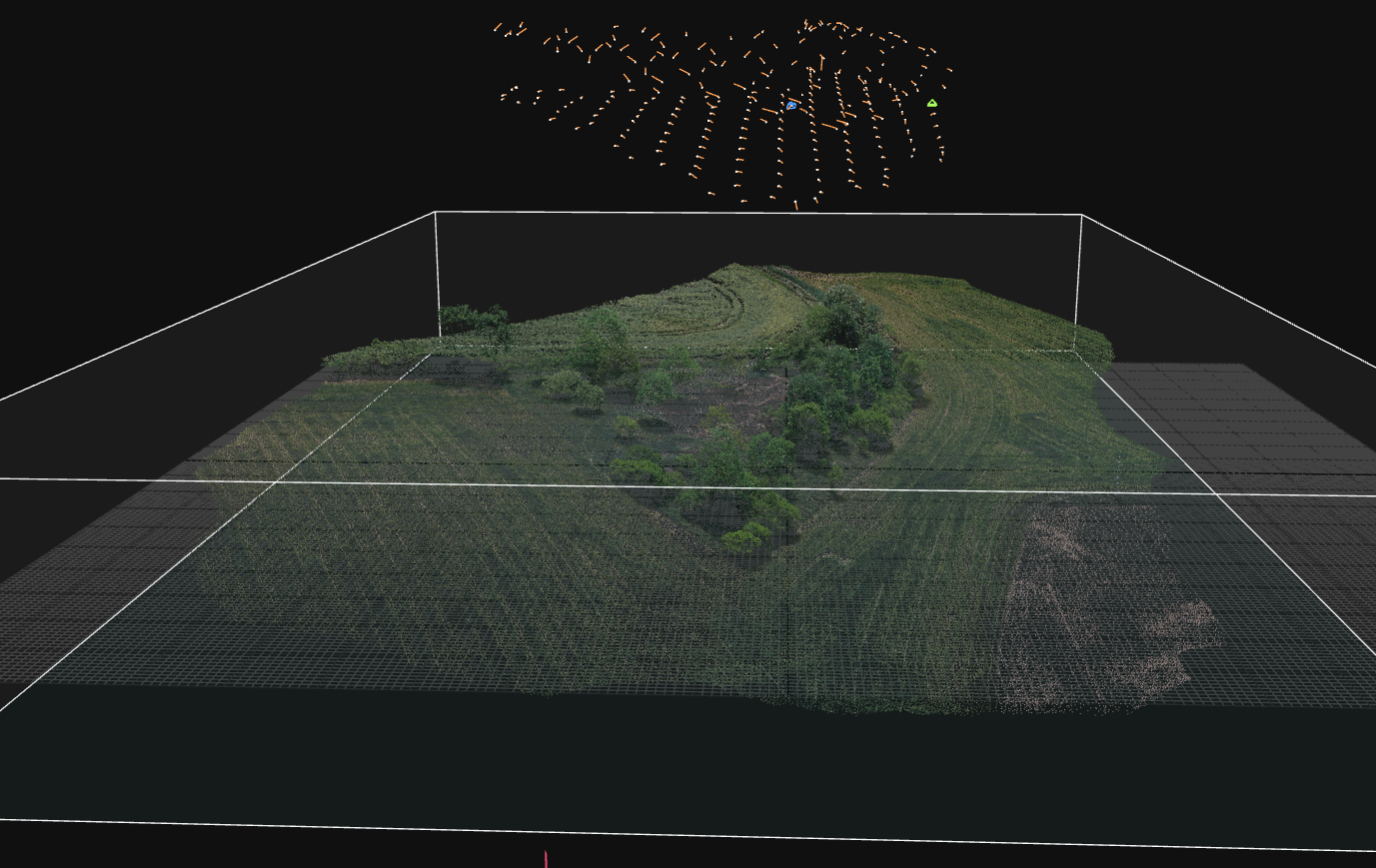

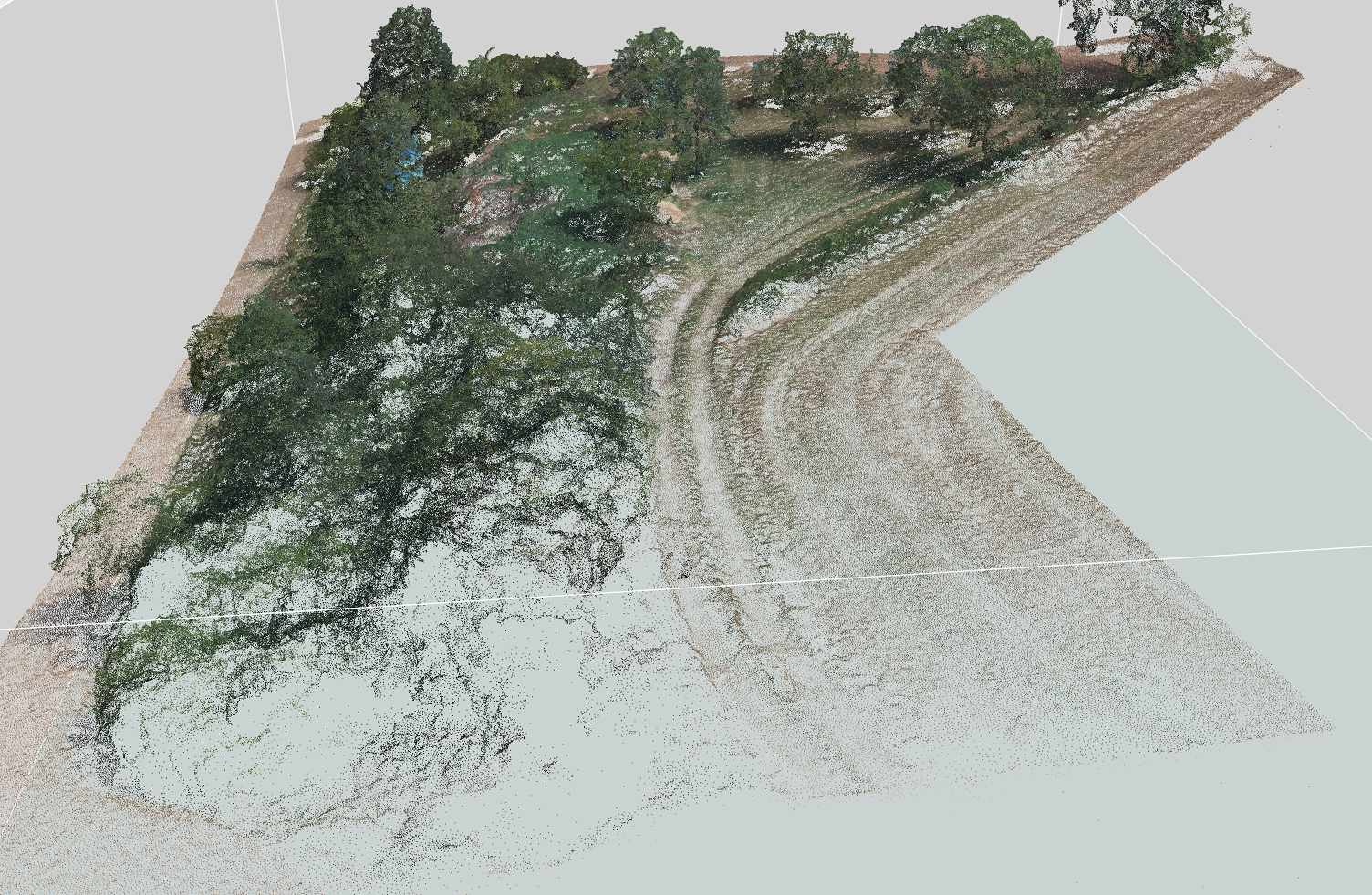

3D Modell - Punktwolke
Was ist das?
Eine Punktwolke setzt sich aus zahlreichen einzelnen Messpunkten zusammen, die gemeinsam die Form eines Objekts oder Geländes abbilden.
Wann ist das sinnvoll?
→ Wenn Sie den erfassten Bestand in CAD-, Planungs- oder Fachsoftware weiterverwenden möchten.
→ Wenn Sie Höhen, Abstände oder räumliche Strukturen genauer untersuchen möchten.
→ Wenn für die weitere Planung eine detaillierte digitale Grundlage benötigt wird.
→ Wenn die Daten an Architekten, Planer oder Fachbüros zur weiteren Auswertung übergeben werden sollen.
Gut geeignet für:
→ CAD- und Planungsgrundlagen
→ Bestandsanalyse
→ Höhen- und Abstandsauswertung
→ Weiterverarbeitung in Fachsoftware
→ Datenaustausch mit Planern und Fachbüros
Grenzen:
→ weniger anschaulich als ein texturiertes 3D-Modell
→ benötigt passende Software zur Auswertung
→ Qualität hängt stark von Aufnahmeplanung, Kontrollpunkten und Oberflächenstruktur ab

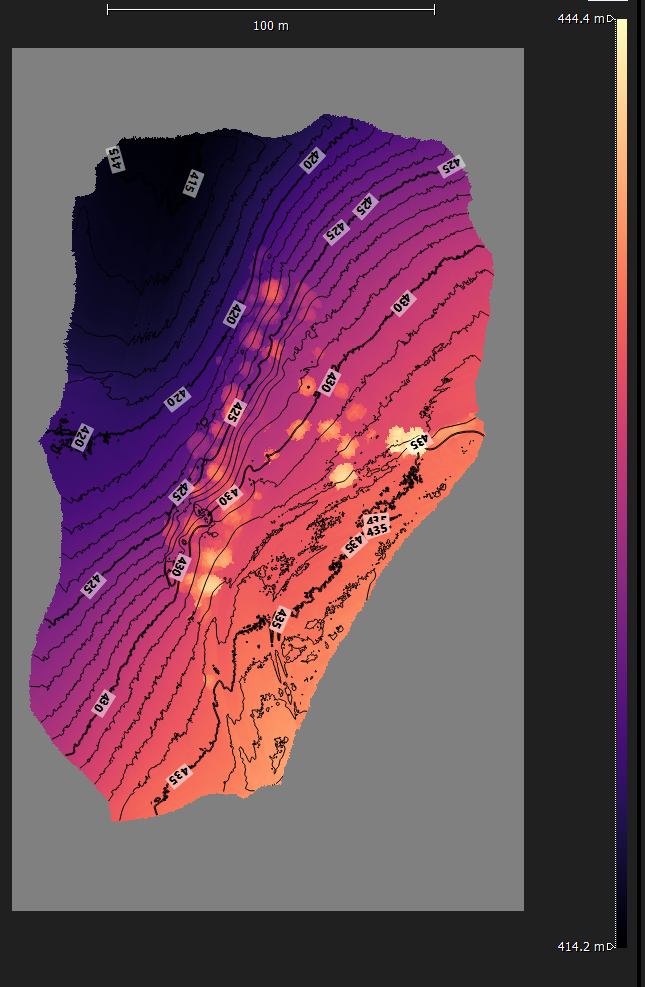

Digitales Oberflächenmodell (DSM)
Was ist das?
Ein DSM (Digitales Oberflächenmodell) bildet die sichtbare Oberfläche eines Bereichs inklusive Gelände, Gebäuden, Vegetation und anderen Objekten ab.
Wann ist das sinnvoll?
→ Wenn Sie erkennen möchten, welche Bereiche eines Grundstücks oder Projekts höher oder niedriger liegen.
→ Wenn Höhenunterschiede, Gebäude oder Vegetation für Ihre Planung eine Rolle spielen.
→ Wenn Sie Gelände- oder Projektstände zu verschiedenen Zeitpunkten vergleichen möchten.
→ Wenn eine farbliche Höhendarstellung oder Höhenlinien die Beurteilung eines Bereichs erleichtern sollen.
Mögliche Darstellungen:
→ farbige Höhendarstellung zur schnellen visuellen Einschätzung
→ Höhenlinien / Konturen auf dem RGB-Bild
→ Höhenlinien / Konturen auf dem Höhenmodell
→ kombinierte Darstellung von Bild- und Höhendaten
Gut geeignet für:
→ Höhenübersichten
→ Geländeanalysen
→ Höhenlinien
→ Projektvergleiche
→ Darstellung von Oberflächenstrukturen
Grenzen:
→ zeigt nicht nur das Gelände, sondern auch Objekte wie Gebäude, Bäume oder Materialhaufen
→ für ein reines Geländemodell ohne Objekte ist ein DTM / DGM besser geeignet
→ Genauigkeit hängt von Aufnahmequalität, Kontrollpunkten und Oberflächenstruktur ab
→ ersetzt keine amtliche Vermessung
Kurz gesagt:
Ein DSM zeigt die tatsächliche Oberfläche inklusive aller Objekte, also das, was von oben sichtbar ist. Es ist besonders nützlich für Höhenanalysen, Bauprojekte und technische Auswertungen.

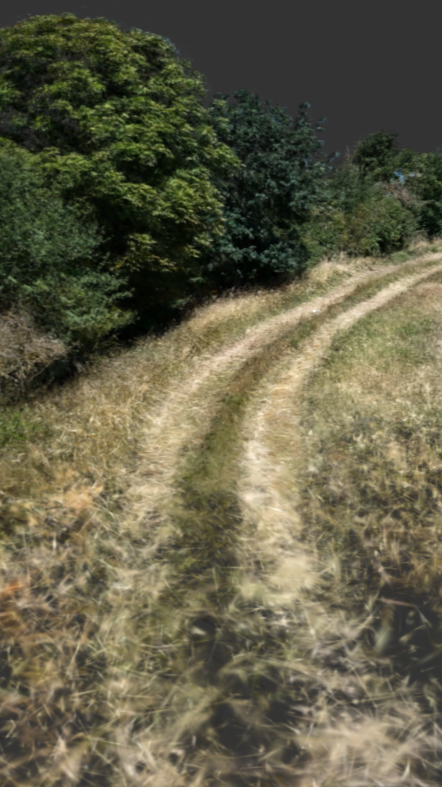

3D Modell - Gaussian Splatting
Was ist das?
Gaussian Splatting ist eine moderne Methode zur fotorealistischen Darstellung realer Orte, Objekte oder Bereiche. Aus vielen einzelnen Bilddaten wird eine interaktive, sehr natürliche digitale Darstellung erstellt.
Wann ist das sinnvoll?
→ Wenn Sie einem Kunden oder Projektpartner einen Ort zeigen möchten, ohne dass er selbst vor Ort sein muss.
→ Wenn Fotos allein keinen realistischen Eindruck von einem Gebäude oder Gelände vermitteln.
→ Wenn ein Projekt direkt im Browser frei und aus verschiedenen Perspektiven erkundet werden soll.
→ Wenn die visuelle Wirkung wichtiger ist als eine technische Auswertung oder präzise Messung.
Gut geeignet für:
→ realitätsnahe 3D-Präsentationen
→ Kundenpräsentationen
→ interaktive Projektansichten
→ visuelle Dokumentation
→ Präsentation direkt im Browser
Grenzen:
→ Fokus liegt auf realistischer Darstellung, nicht auf präziser technischer Messung
→ ersetzt keine Punktwolke, kein vermessungsnahes 3D-Modell und keine amtliche Vermessung
→ Qualität hängt stark von Bildqualität, Licht, Oberflächen und Aufnahmeplanung ab
→ spiegelnde, transparente oder bewegte Objekte können problematisch sein
→ nicht jede Plattform oder Software unterstützt Gaussian Splatting direkt
Kurz gesagt:
Gaussian Splatting ist besonders sinnvoll, um Objekte oder Projekte realistisch, verständlich und interaktiv darzustellen. Für exakte Messungen oder technische Auswertungen sind hingegen ein Orthofoto, ein Mesh oder eine Punktwolke besser geeignet.
